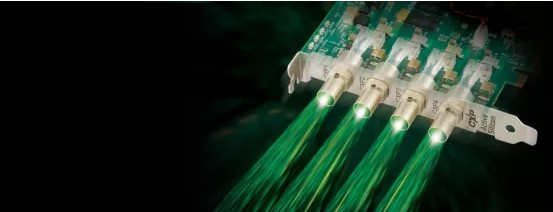

了解圖像采集卡的功能和意義是比較重要的，這樣就可以更好地了解其是否可以用于特定的成像系統或應用。從本質上來說，圖像采集卡能夠?qū)崿F(xiàn)具有同步特性的高分辨率圖像的高速實時采集。

圖像采集卡利用PCI總線的功能來管理從相機到PC存儲器的圖像數據負載，直接將圖像數據從直接存儲器訪問（DMA）移動到PC的RAM內存，避免了CPU的重載，從而釋放CPU來執行其他任務。

同時他它可以接收觸發信號和編碼器信號的輸入，來達到和運動目標的無縫同步。

使用圖像采集卡最大的優勢在于能夠幫助視覺系統實現最好的傳輸質量，即最大化傳輸速度。

• 可以將所有的采集和I/O同步任務交給單個圖像采集卡

• 可以管理連接的所有外部設備，包括觸發和同步

• 高傳輸速率，CoaXPress采集卡目前可達50Gbps

• 可以使用圖像采集卡進行圖像預處理

• 可以釋放CPU來進行其他任務

1.相機類型

a. 相機的幀率：相機的幀率是多少？是面陣相機還是線掃相機？

b. 顏色：彩色相機的圖像更大，因此需要更多的帶寬容量。

2.相機支持的接口

相機支持的接口將決定圖像采集卡的選擇，因?yàn)椴煌涌趯?duì)應不同的采集卡。

3.相機的數量

視覺系統內需要連接使用多少個相機，當需要連接和同步多個相機時，推薦使用圖像采集卡。

4.軟件

圖像采集卡必須與應用的軟件環境兼容。

光虎視覺代理的圖像采集卡最常用于高速應用場景，其對圖像傳輸速率的要求最大。工業上的缺陷檢測、廣播和運動都得益于圖像采集卡實現的多相機低延遲同步，從而實現最佳的圖像分析。高速運動的生產線也需要實現生產質量的檢驗工作，這也是圖像采集卡的使用例子，可以將圖像采集和觸發信號同步，同時預處理捕獲的圖像，以確定產品的合格不合格，而CPU可以更快地處理其他任務進程。

【來源：光虎光學內部培訓資料】
