前期文章“如何根據視野范圍選擇遠心鏡頭”向大家簡單介紹了視野、傳感器尺寸及放大倍率之間的關系。本文將繼續闡述如何根據分辨率選擇遠心鏡頭。

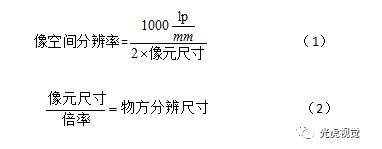

通常來講調制傳遞函數確定系統分辨率限制，鏡頭的調制函數受到很多的因素影響，包括工作距、傳感器尺寸、波長及F數（詳情參考前文“MTF，分辨率和對比度”）。光虎視覺會根據鏡頭的型號提供相對應的MTF參數，例如，TTL11.5-11.5-25C,其MTF曲線表現了鏡頭的分辨率和對比度。對于機器視覺來講30%對比度對應的最大頻率可以認為是他的分辨率，所以我們會根據公式（1）求得像元尺寸，再通過（2）求得物方分辨率

光虎視覺會提供相對應的物方分辨率如圖1

客戶可以根據要求選擇相對應的鏡頭，比如某客戶需要測量一個高度為 7.5mm的螺絲釘，但是精度要求達到5μm，圖1鏡頭最大可識別精度為4.7μm，視野為11.5mm，可以很好的滿足客戶要求，對景深要求大的我們還有大景深產品可提供，詳情可參考光虎視覺公司官網，有更豐富的產品滿足您的不同需求。

通過上述例子進一步延申到相機的選擇上，通常我們認為選擇相機的標準為具備表達鏡頭分辨能力的光學器件，當然這是先選擇遠心鏡頭后選相機的情況下。首先需注意的是與鏡頭的匹配傳感器芯片尺寸需要小于或等于鏡頭靶面尺寸，C或CS安裝座也要匹配（或者增加轉接口）。其次，其像方分辨率一般建議大于等于鏡頭的像方分辨率（像元尺寸小于等于鏡頭像方分辨率尺寸）。例如，我們選用TTL11.5-11.5-25C,其鏡頭尺寸為11.5，像方分辨率為4.7μm那么我們該如何選擇相機呢，首先根據鏡頭尺寸要選擇一款2/3"靶面相機，其傳感器尺寸為11mm小于鏡頭靶面尺寸，接口為C接口，其傳感器像素大小3.45μm，其分辨的尺寸小于鏡頭的4.7μm，能夠將鏡頭性能完美表達。

分辨率作為光學系統成像質量評價的一種方法，通常為測試值或理論值，并不足夠完善。實際圖像質量易受到其他光學參數或環境變量的影響，從而高于或低于預期。關于遠心鏡頭的前期咨詢與實際測試是有必要的，光虎視覺期待您的垂詢！

【來源：光虎光學內部培訓資料】
