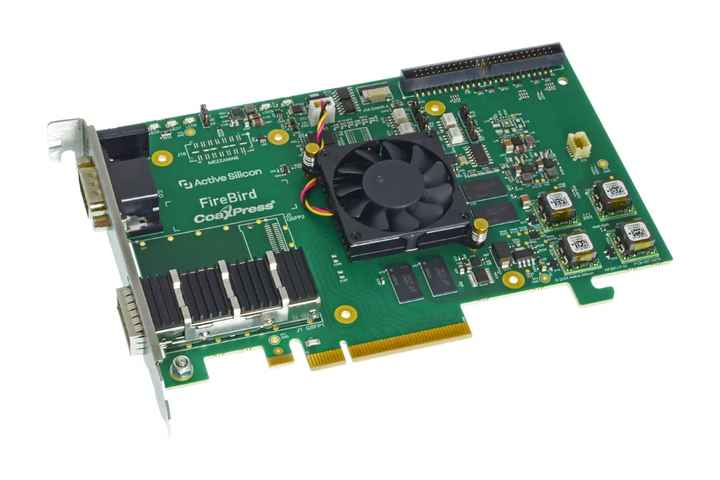

FireBird CoaXPress 光纖 4xCOF-12 幀抓取器是 Active Silicon 最先進的 FireBird 幀取材家族中的一款全新成員。
FireBird CXP 光纖采用 Active Silicon 專有的 DMA 引擎技術“ActiveDMA”，旨在追求極致性能。這項技術創新采用基于RISC的處理器技術，保證高速、低延遲的圖像數據傳輸和零CPU干預。
CoaXPress 基于光纖是 CoaXPress 機器視覺標準的擴展，用于專業和工業應用中的高速成像。CoaXPress 通過光纖允許 CoaXPress 協議通過光纖電纜運行。傳輸所需的光纖電纜和連接器來自主流以太網技術（40 Gigabit Ethernet），這使得成本保持在最低且供應充足。在需要長距離電纜鋪設或攝像頭置于惡劣電氣環境中時，使用光纖進行通信具有顯著優勢。通過正確選擇電纜和光學收發模塊，攝像機可以放置在距離幀抓取器/電腦數公里之外。
FireBird CoaXPress over Fiber 4xCOF-12 幀抓取卡也提供數據轉發功能。這里第二個QSFP+連接器支持數據轉發（Aurora、CoaXPress over Fiber格式），用于串接數據處理應用。
主動硅還為CoaXPress光纖接口提供了完整的視覺解決方案。Oncilla 機器視覺計算機——CoaXPress 基于光纖，結合了堅固的機器視覺工業 PC 系統和集成的 4XCOF-12 幀抓取器。
特點：
>> CoaXPress 通過光纖提供高速數據和攝像頭控制。
>> 使用合適的光學收發器，攝像頭可以距離控制電腦數百米。
>> 一個符合QSFP+標準的端口可支持最高40 Gbps的數據傳輸。
>> 快速的PCI Express 3.0（Gen3）8通道接口。
>> ActiveDMA 引擎——零 CPU 使用率的獲取。
>> 全面的I/O，包括端部支架I/O。
>> 標準半長PCI形制。
>> 完全支持 GenICam（包括 GenTL Producer）。
>> 支持已驗證的ActiveSDK。
>> 此外，還可獲得：這款集成在堅固計算機中的幀采集器Oncilla機器視覺計算機——光纖CXP
產品規格
|
規格摘要 |
|
|
CoaXPress光纖接口： |
一個QSFP+收發器籠。4xCOF-12幀抓取器支持： 直連銅纜（DAC）（最長1米） 40GBASE-SR4光收發模塊——配合MTP/MPO連接器和OM3光纜，最大電纜長度為100米。 40GBASE-SR4光收發模塊——配合MTP/MPO連接器和OM4光纜，最大電纜長度為150米。 40GBASE-SR主動光纜，最大電纜長度為100米。 40GBASE-LR光收發模塊及合適的LC-雙工光纜，最大電纜長度為>2公里。 端部支架上的LED顯示根據CoaXPress光纖規范的鏈路狀態。 |
|
緩沖存儲器： |
最多可配備4GBGB的DDR4內存，用于在CoaXPress接口與PCI Express總線之間進行緩沖。 |
|
PCI Express： |
PCIe 3.0（Gen3）8通道接口，支持從FireBird到PC的最高6.8 Gbytes/sec傳輸。 |
|
輸入輸出 |
以下I/O線路用于觸發器、軸編碼器、曝光控制及通用I/O： 4個光隔離輸入。 4個光隔離輸出。 4個TTL輸入，5V容忍。 4個TTL I/O，5V邏輯。 4個RS-422輸入。 4個RS-422輸出。 所有這些I/O信號都通過FireBird板上的50路接口提供。 端面板支架上有一個15路D型連接器，允許訪問上述I/O的部分： 2個光隔離輸入。 3個TTL I/O，5V邏輯。 2個RS-422輸入。 1個RS-422輸出。。 |
|
風扇控制器： |
風扇轉速與FPGA芯片的溫度相關，以實現最佳散熱和噪聲水平。 |
|
兼容性 |
|
|
PCI Express 接口： |
PCI Express Bus 3.0（Gen3）8通道接口，最大有效載荷大小為512字節。 FireBird 4xCOF-12 3PE8 支持短（32位）和長（64位）地址包。它還為圖像數據生成已發布寫入，因此傳輸速率最高可達6.8 Gbytes/sec，前提是主機性能要求。 |
|
CoaXPress： |
FireBird 4xCOF-12 3PE8 符合 CoaXPress 規范 v2.1 和 CoaXPress 基于光纖橋協議 1.0。 |
|
標準： |
歐盟 CE標志符合EMC EN 55022：2010（A類）和EN 55024：2010，符合歐盟指令2014/30/EU。 RoHS符合RoHS3指令2015/863/EU標準。 美國 EMC FCC A類。 該印刷電路板由UL認證制造商制造，防燃等級為94V-0。 |
-
